Описание
Грязевик абонентский под приварку предназначен для очистки воды от механических примесей (песок, окалины, продукты коррозии) в трубопроводах.

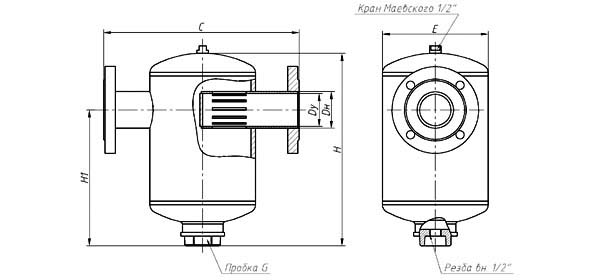

Используется для очистки холодной и горячей воды: Производство – Россия Технические характеристики: Конструкция и принцип действия: Грязевик представляет собой стальной напорный цилиндрический аппарат, сформированный из стальной трубы, эллиптических заглушек, соединенных между собой электродуговой сваркой в среде Со2. Внутреннее устройство грязевика представляет собой трубопровод с расширенным участком, где под действием изменения скорости потока и гравитации происходит выпадение механических примесей. Выходящий патрубок грязевика имеет внутренний глухой торец и прорези, общая площадь которых равна площади диаметра входящей трубы. В нижней части грязевика установлен штуцер с ввернутой чугунной пробкой служащие для обеспечения удаления накопившихся шламовых загрязнений. Чугунная пробка имеет так же внутреннюю резьбу М15 для возможности установки спускного дренажного вентиля (входит в комплект поставки кран шаровый). Для спуска воздуха, на верхней части грязевика установлен кран Маевского Ду 15 мм (входит в комплект поставки). Общий вид и габаритные размеры |
Обознаечние | Dу, мм | Ру, МПа | Размеры, мм. | |||||
Dн | С | Н | Н1 | Пробка, G | Е | |||
Грязевик абонентский вертикальный | 32 | 1,0-1,6 | 38 | 286 | 330 | 270 | М15 | 133 |
40 | 48 | 320 | 340 | 265 | М50 | 159 | ||
50 | 57 | 360 | 370 | 270 | М50 | 159 | ||
65 | 76 | 410 | 430 | 340 | М79 | 219 | ||
80 | 89 | 460 | 480 | 370 | М79 | 219 | ||
100 | 108 | 520 | 500 | 400 | М96 | 300 | ||
125 | 133 | 550 | 630 | 500 | М96 | 300 | ||
150 | 159 | 670 | 700 | 600 | М96 | 300 | ||
200 | 219 | 670 | 700 | 600 | М96 | 426 | ||
250 | 273 | 920 | 700 | 600 | М96 | 530 |
